Scale: Saw Mill (Kit by Sierra West) built by Manfred Lengacher, Switzerland |
|
|
Nach über 1'000 Std.
Vergnügen und Herausforderungen habe ich die Saw Mill von Sierra West
(0n3-Kit) fertiggestellt. Bilder 2 – 18 zeigen das Resultat. |
|
 |
|

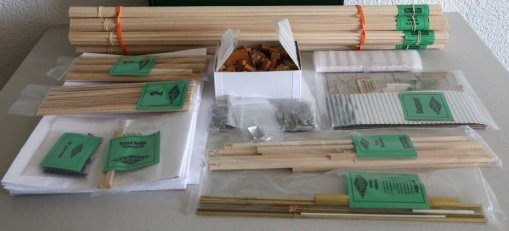

| Der Sierra West Saw Mill-Kit enthält alle notwendigen Materialien und Details, sowie eine ausführliche Bauanleitung (134 Seiten!) und hochpräzise Pläne. Die Sawmill Machinery musste separat erstanden werden. Das Modell habe ich mit einer Anzahl weiterer Details ausgestattet. Die Grundfläche des Modells misst 70 x 40 cm. - 01 | |
 |
|

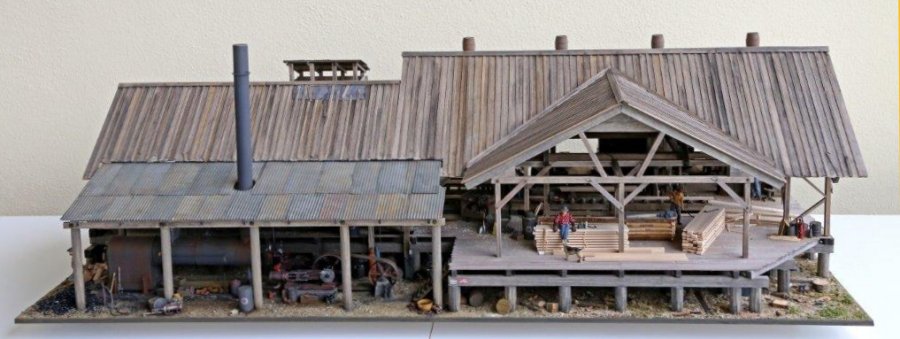

| Das Vorbild der Saw Mill mit dem typischen Ablauf der Holzverarbeitung existierte in den USA vorallem in den ersten 50 Jahren des 20. Jahrhunderts in grosser Anzahl. Selbstverständlich wurde die Grösse des Gebäudes sowie die Variante der Anlieferung der Baumstämme mit der Bahn dem jeweiligen Gelände angepasst. - 02 | |
 |
|

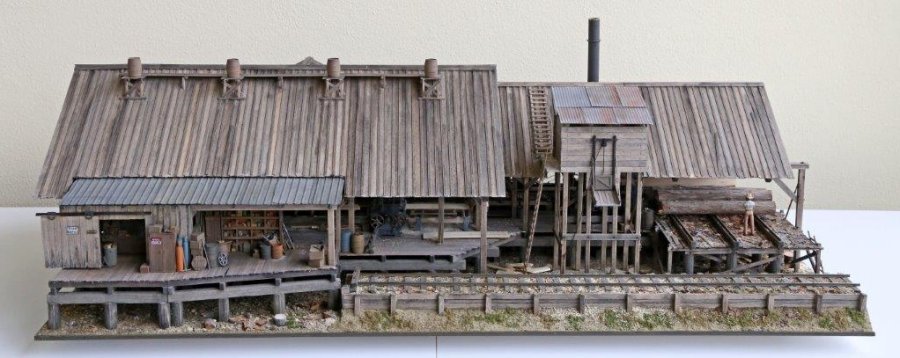

| Auf der Rückseite des Gebäudes ist die Rampe für die Anlieferung der Baumstämme mit der Bahn, das Sägemehlsilo und das Magazin angeordnet. - 03 | |
 |
|

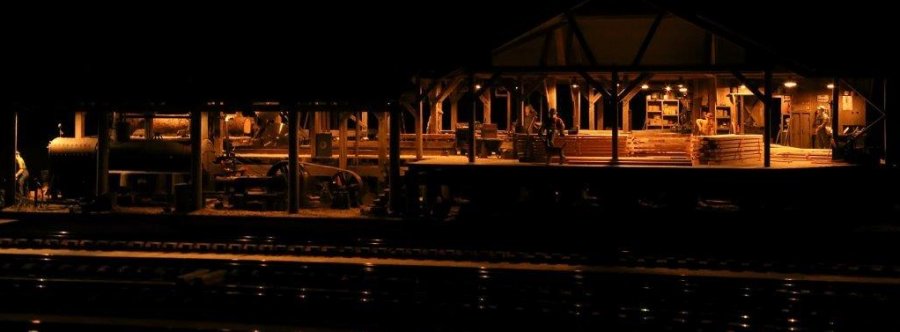

| Auf der Vorderseite des Gebäudes ist vorallem ersichtlich, dass die Saw Mill mit Dampf betrieben wird. - 04 | |
 |
|

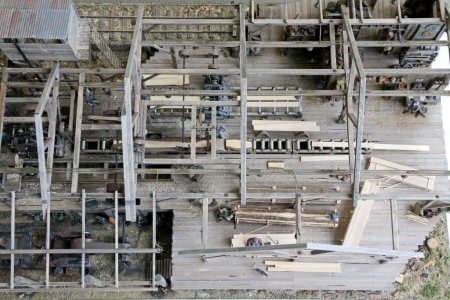

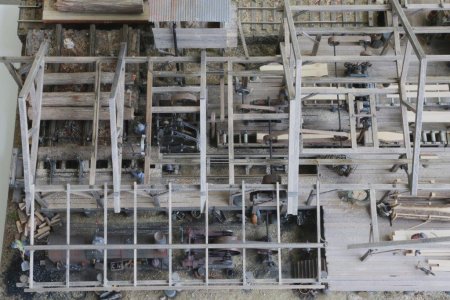

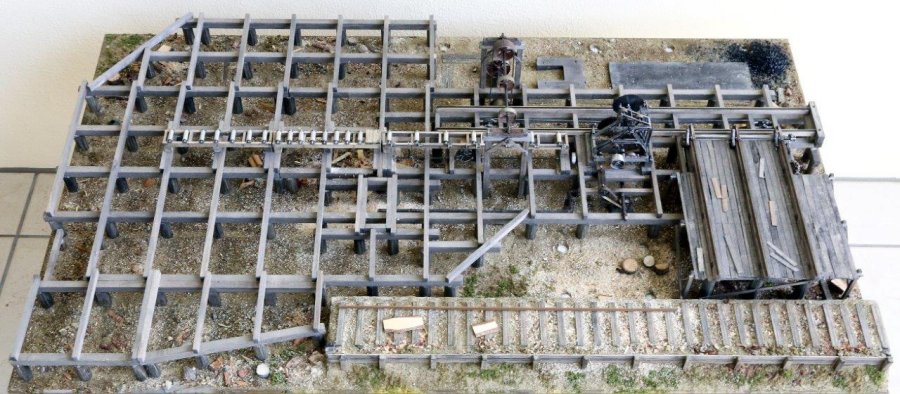

| Konstruktion des Unterbaus vor der Montage der Bodenbretter. - 05 | |
 |
|

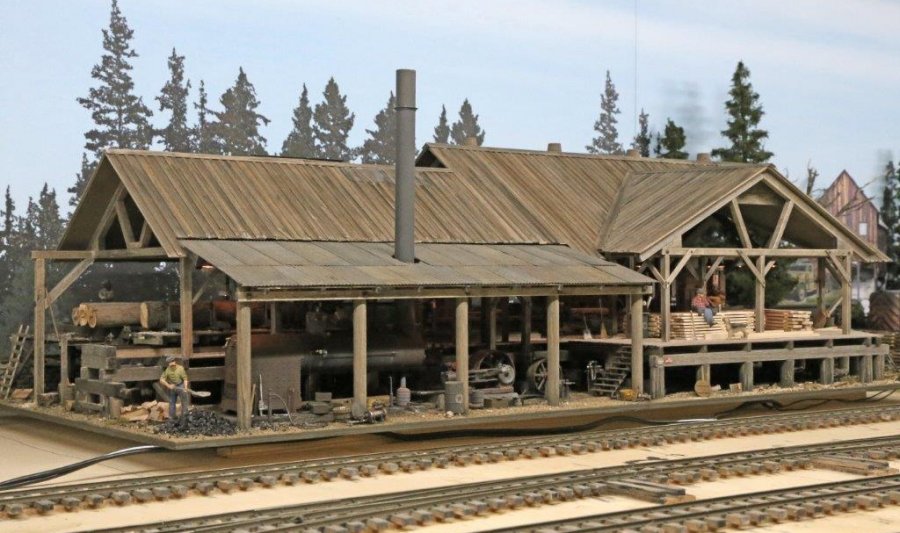

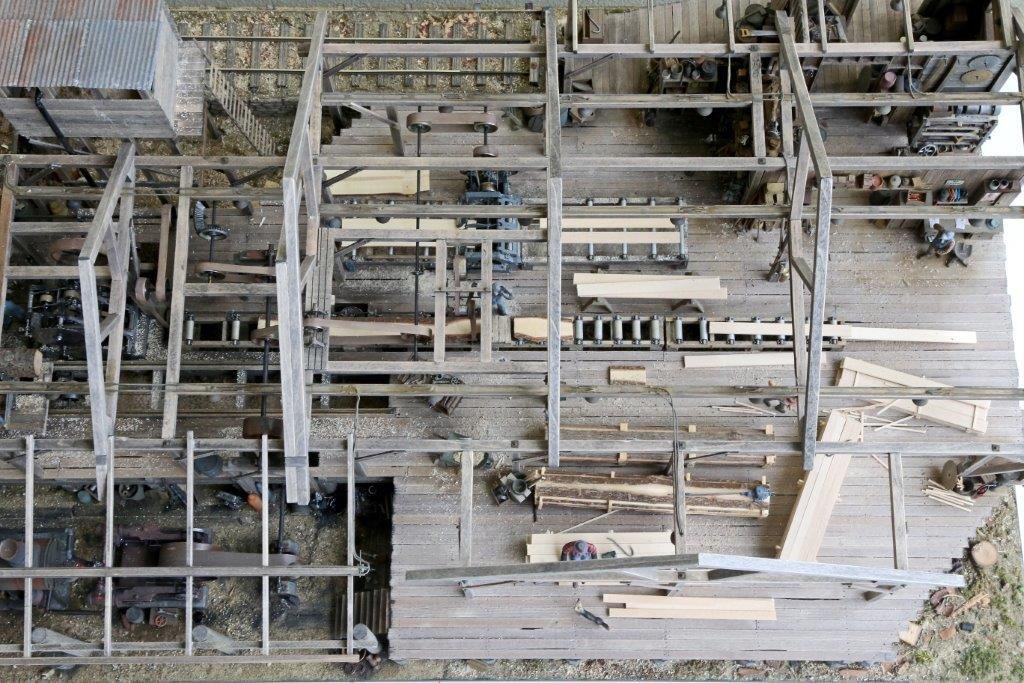

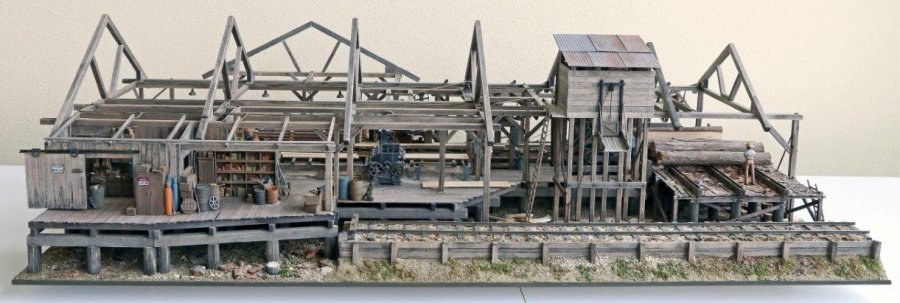

| Eine Gesamtansicht in der Endphase. Gemäss Vorgabe von Sierra West wäre eine fest montierte Dachkonstruktion vorgesehen. Diese würde aber eine sehr grosse Anzahl Details wie z.B. die ganzen Transmissionen auf alle Zeiten unsichtbar machen. Ich entschied mich daher für eine abnehmbare Variante, indem ich zuerst ein stabiles Dach aus 1 mm Alu baute. Auf diesem Alu-Dach wurden dann die ganzen Bretter und Latten geklebt. - 06 | |
 |
 |
| Linke Seite des Modells. - 07 | Rechte Seite des Modells. - 08 |
 |
 |

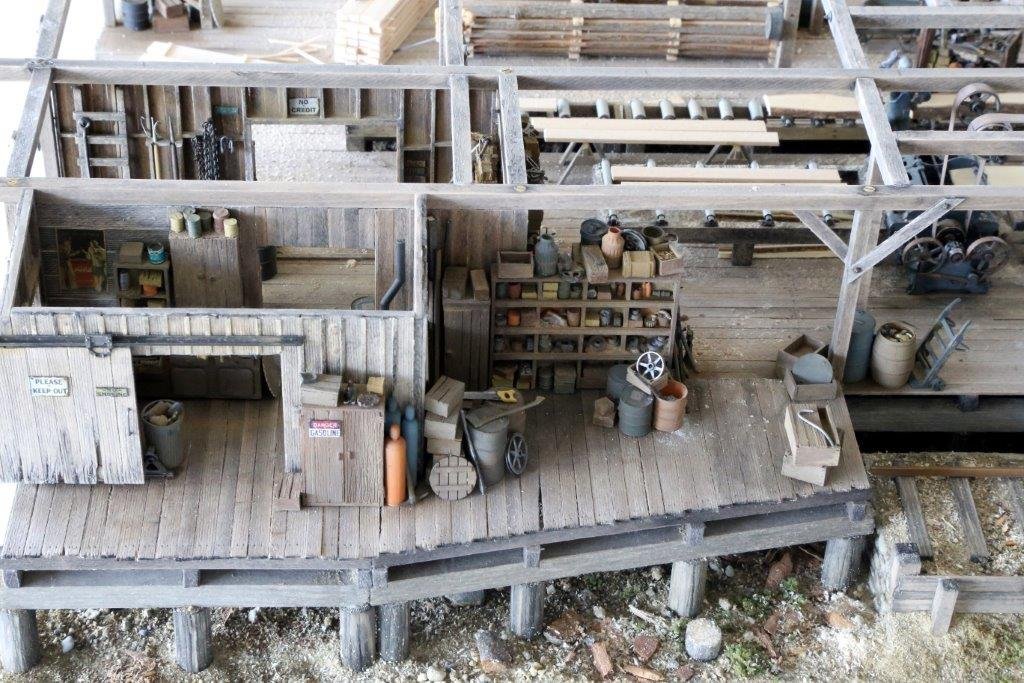

| Magazin. - 09 | Werkstatt/Aufenthaltsraum. - 10 |
 |
 |

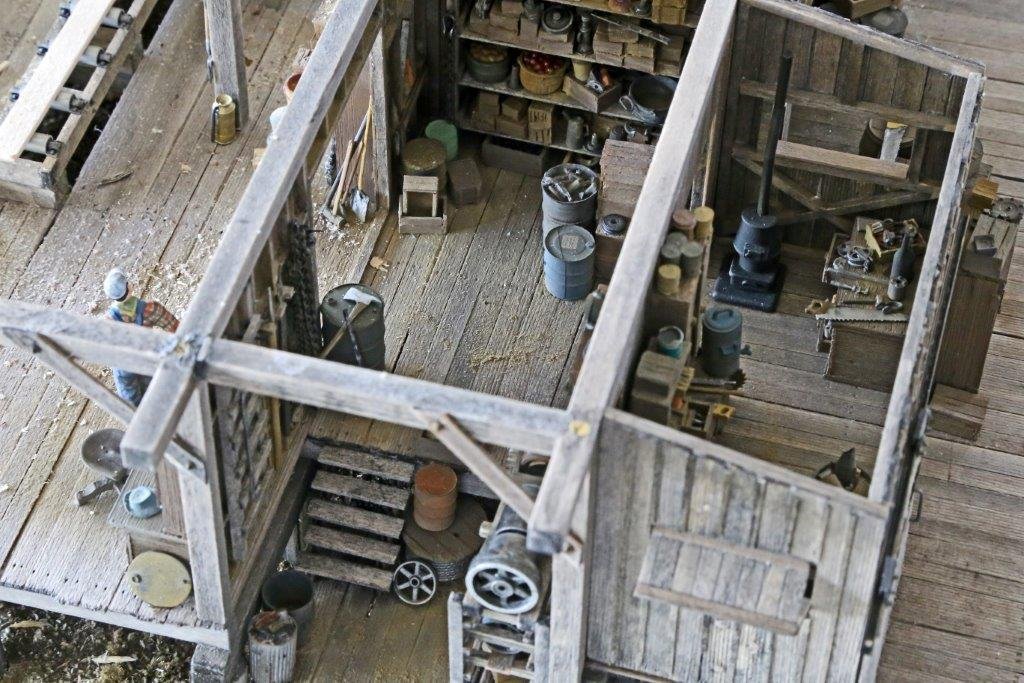

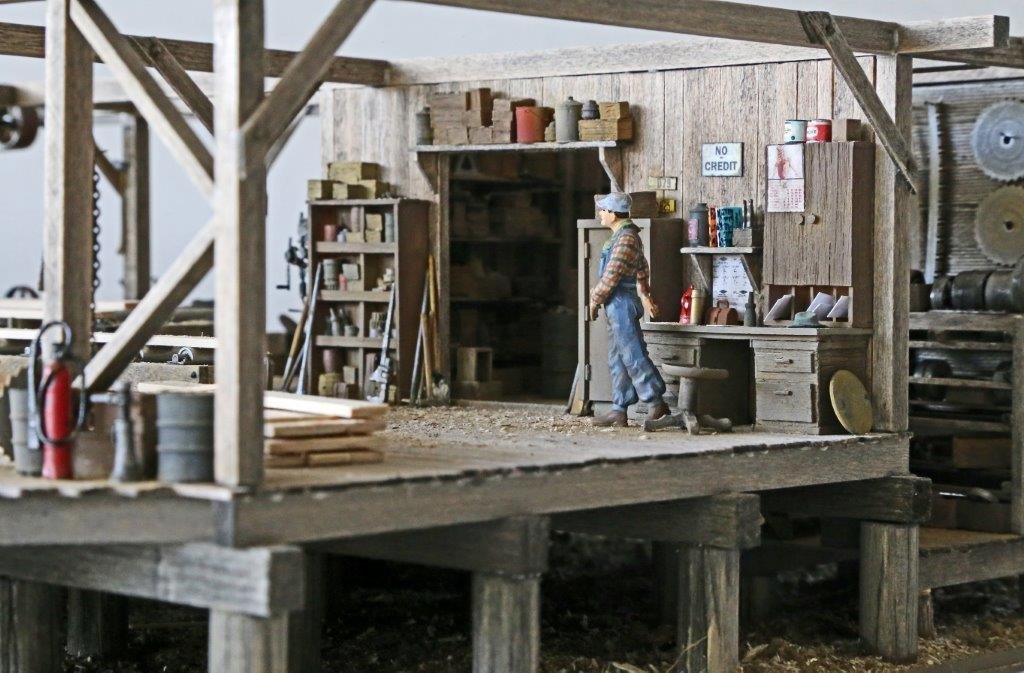

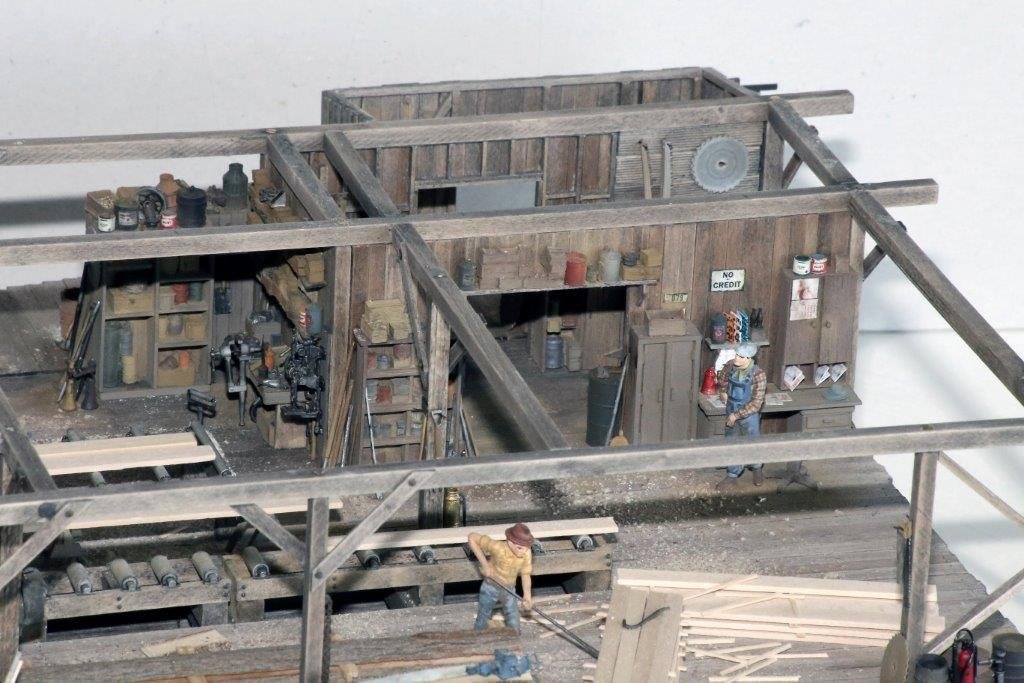

| Office. - 11 | Office und Werkstatt. - 12 |
 |
|

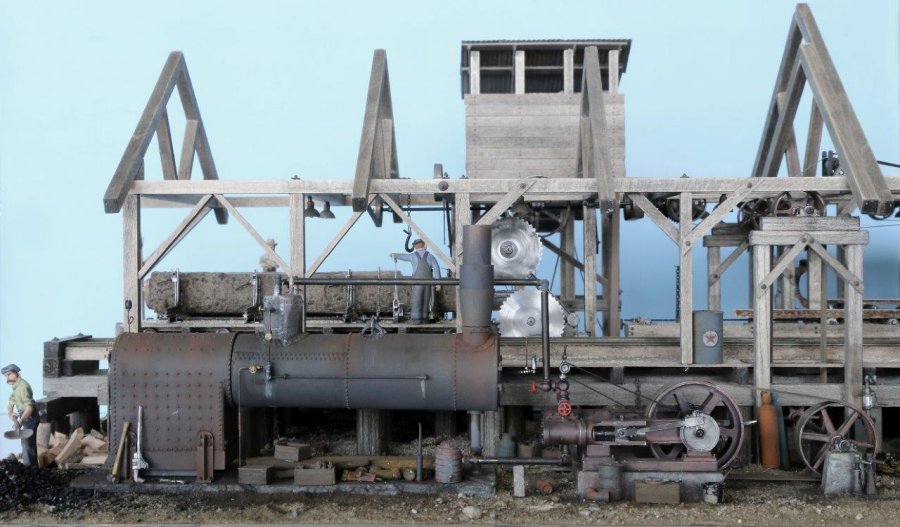

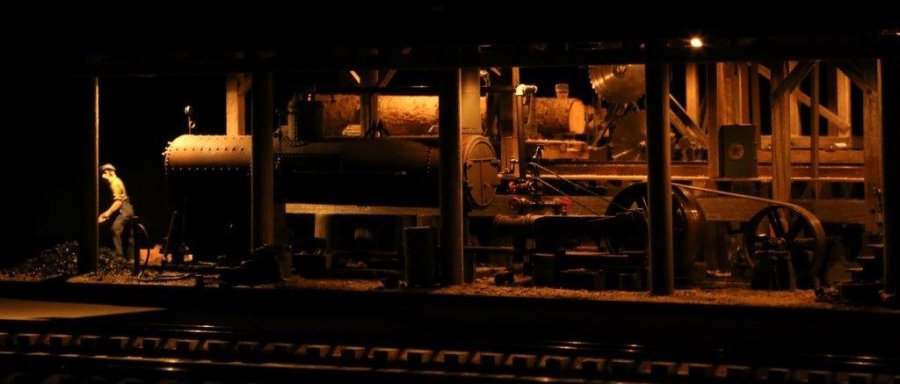

| Horizontal Boiler und Double Cylinder Mill Engine in der Übersicht. - 13 | |
 |
 |

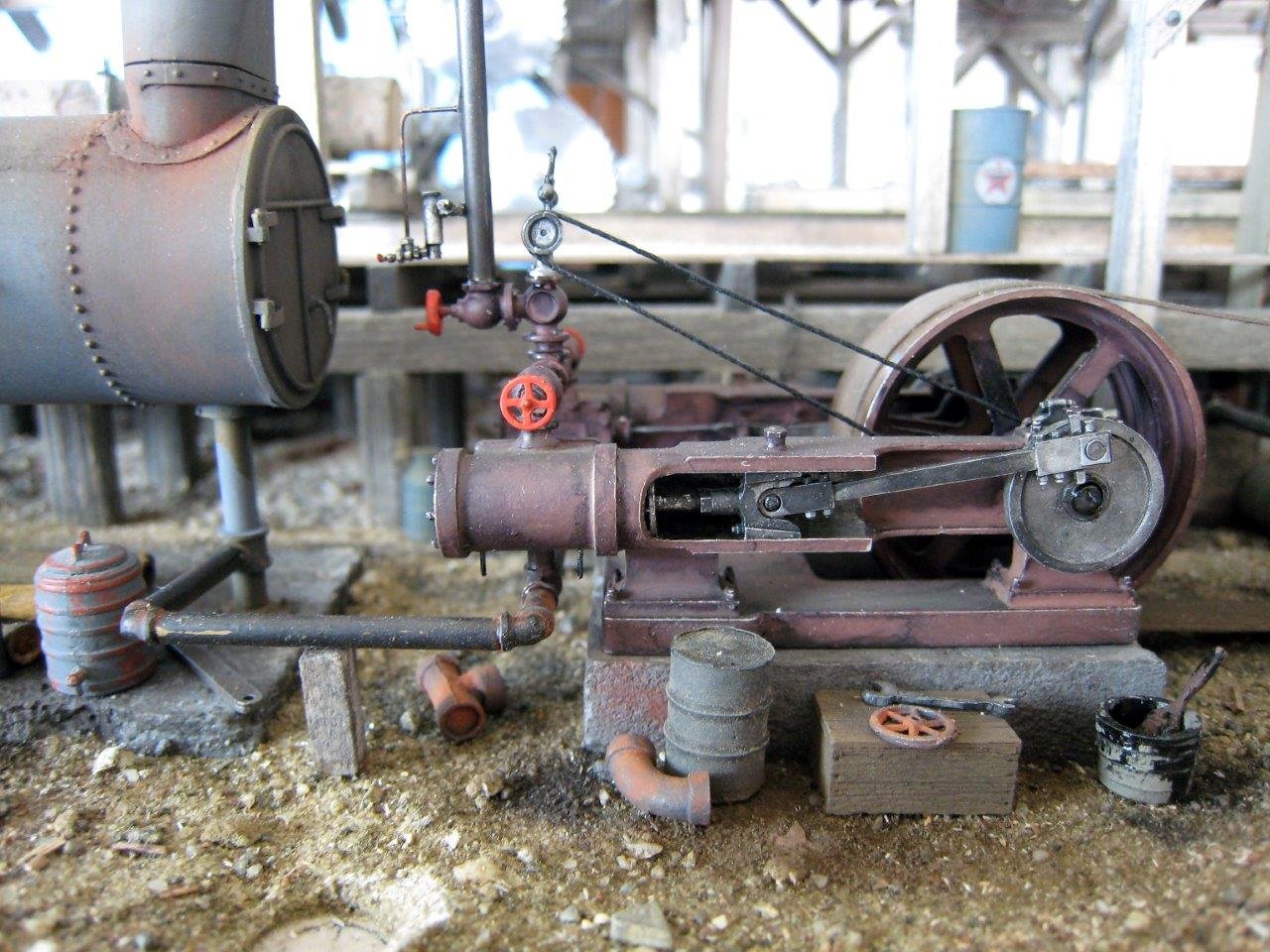

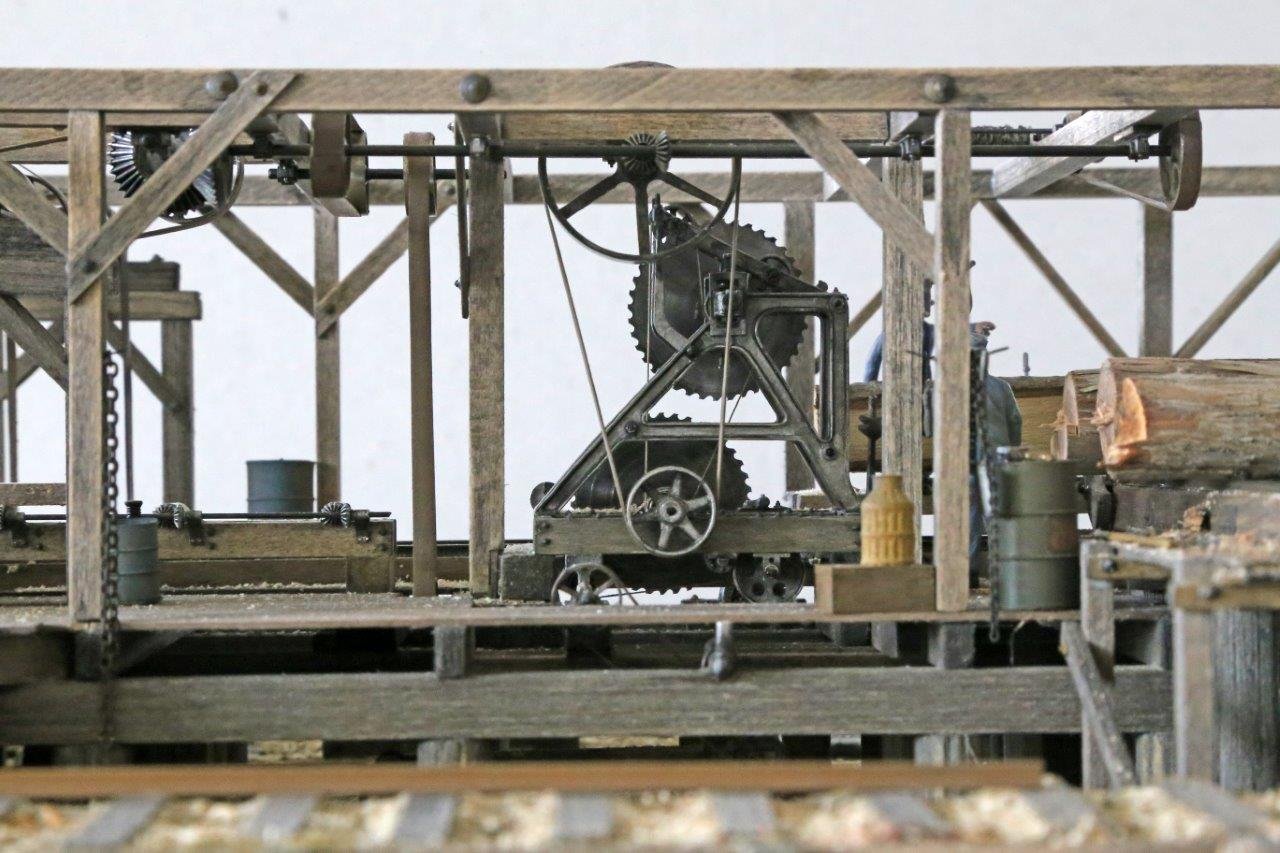

| Double Cylinder Mill Engine im Detail. - 14 | Double Blade Husk in der Detailübersicht. - 15 |
 |
|

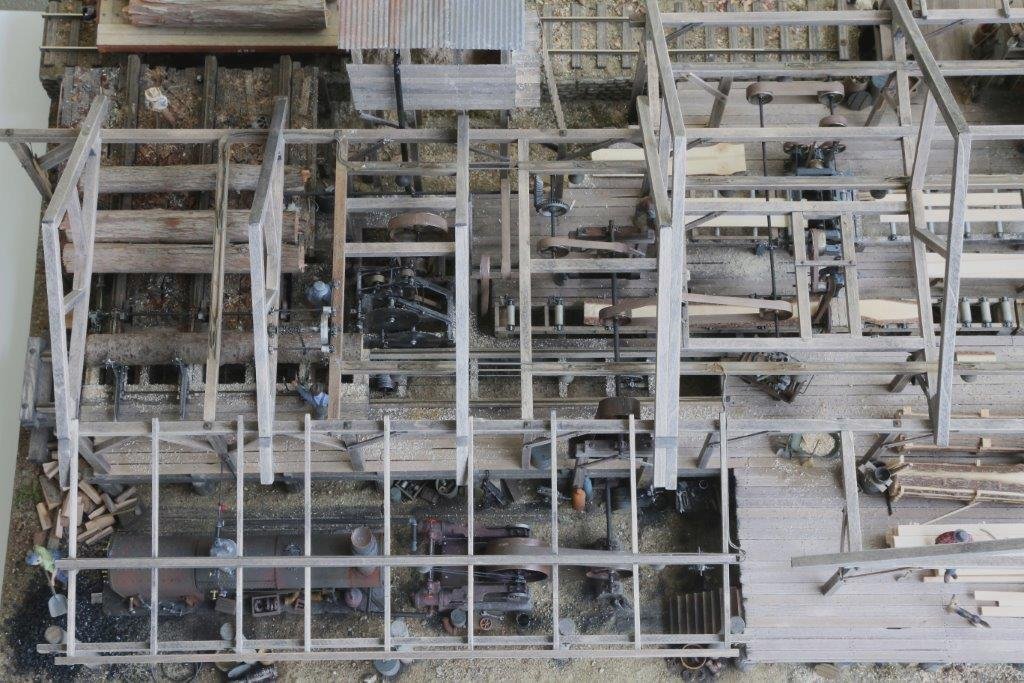

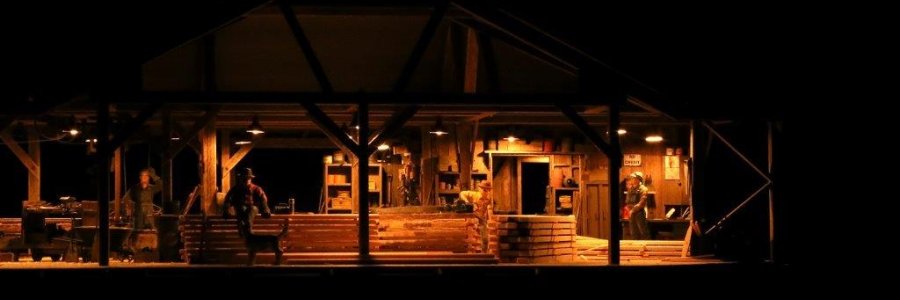

| Dank den 24 12 Volt Lampen kann auch in der Nacht gearbeitet werden. - 16 | |
 |
|
| Im Modell wurde auch ein stilgerechtes Soundmodul eingebaut. - 17 | |
 |
|
| Die Stimmung muss einfach stimmen! - 18 | |
